鋁箔屏蔽線和編織式屏蔽
鋁箔屏蔽線和編織式屏蔽電纜是工業用途中最常見的兩種屏蔽電纜。鋁箔屏蔽線屏蔽包含一個銅或鋁的薄片。這種 “箔 “通常被粘合在一個聚酯載體上，以提高電纜的強度。也被稱為 “膠帶 “屏蔽，這種類型的屏蔽電纜為它們所包裹的導體線提供100%的保護。環境中的EMI無法穿透。然而，由于電纜內的金屬箔非常脆弱，這些電纜非常難以操作，特別是在使用連接器時。更多的時候，將使用排水線，而不是試圖將電纜屏蔽層完全接地。

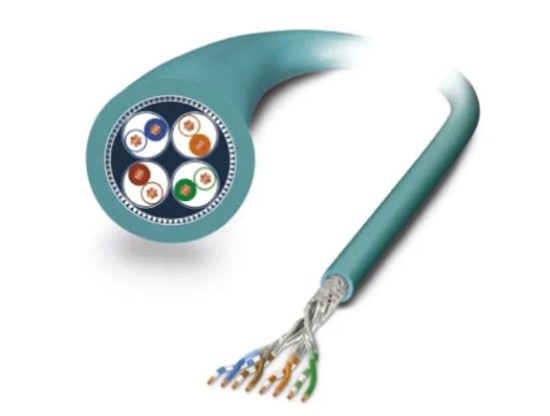

用于屏蔽電纜的第二種方法是編織法。編織屏蔽電纜采用的是編織銅線的網狀結構。編織屏蔽層的覆蓋范圍比鋁箔屏蔽層小，但更耐用。編織物創造了一個低電阻的接地路徑，在應用連接器時，終止的難度要小得多。編織屏蔽通常能提供70%至95%的EMI保護，這取決于編織的緊密程度。編織屏蔽比鋁箔屏蔽更有效，這是因為銅的導電率比鋁高，而且它們不容易受到內部損壞。編織屏蔽線比帶狀屏蔽線更重、更貴，因為它們更耐用，性能更好。
根據工作環境的不同，一種類型的電纜可能比其他類型的電纜要好。某些工作場所只需要鋁箔屏蔽電纜，而其他地方可能需要編織網屏蔽電纜。其他工作場所要求混合使用各種類型的電纜。在電纜將被頻繁地彎曲和移動的地方，應使用盤形螺旋電纜。在電纜可能不經常移動但會受到壓力或沖擊的地方，編織電纜通常是最好的。在電纜可望不受工人、機器或其他因素干擾的環境中，鋁箔屏蔽可能是合適的。
在所有情況下，屏蔽電纜必須適當接地，以確保工人和設備的安全。
