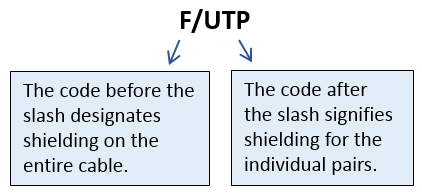

屏蔽線可以由金屬編織物，或金屬或聚酯箔組成。屏蔽可以包裹所有4對雙絞線，也可以只包裹單個導體對，或者整個電纜和單個導體對都包裹。在屏蔽產品代碼中，斜線前面的字母相當于整個電纜的屏蔽層；斜線后面的代碼相當于單個線對的屏蔽層。例如。
作為指導，如果你有電機或發電機放在網線旁邊，EMI和RFI會對銅線上的數據傳輸造成破壞。這將導致數據錯誤，并很可能導致停機。為了消除EMI/RFI干擾，你將需要使用屏蔽電纜和連接器。
正如你從下面的列表中看到的，基本上有兩種類型的電纜屏蔽：編織和箔。你選擇哪種方式將取決于你的應用。
這里有一個術語表，幫助你解讀電纜屏蔽。
電纜屏蔽術語
FTP – 箔式雙絞線：用包裹在各個雙絞線上的屏蔽/屏蔽層創建一個額外的保護層。
STP – 屏蔽雙絞線：用編織的屏蔽層包裹各個雙絞線，增加一層保護。
F/UTP – 箔/非屏蔽雙絞線：一個整體的箔屏蔽層包裹著4對非屏蔽雙絞線。常用于10GBaseT應用。
S/UTP – 屏蔽/非屏蔽雙絞線：一個整體的編織屏蔽層包裹著所有4對非屏蔽雙絞線。
SFTP – 屏蔽和箔制雙絞線：在各個雙絞線周圍有箔制屏蔽層，整體屏蔽層有時是柔性編織屏蔽層。這提供了最高級別的干擾保護。
SF/UTP – 屏蔽和箔/非屏蔽雙絞線 : 既有整體編織屏，又有非屏蔽雙絞線的箔屏蔽。這些電纜有時也被稱為STP電纜，在保護EMI/RFI進入或離開電纜方面非常有效。
S/FTP – 屏蔽鋁箔/雙絞線 : 整體編織屏蔽，鋁箔屏蔽的雙絞線。護套下面的屏蔽層是一個辮子，每個單獨的線對都被自己的箔屏蔽層所包圍。在單個線對上增加鋁箔的目的是為了限制它們之間的串?dāng)_量。
F/FTP – 箔制/箔制雙絞線：整體為箔制屏蔽，雙絞線為箔制屏蔽。與F/UTP一樣，這種電纜通常用于10GBaseT應用。
U/FTP – 非屏蔽/箔式雙絞線：沒有整體屏蔽或編織，有箔屏蔽的雙絞線。這種電纜也經常用于10GBaseT應用中。
U/UTP (UTP) – 非屏蔽/非屏蔽雙絞線：完全沒有屏蔽的線對絞合在一起。這些電纜通常被稱為UTP，是用于幫助防止電磁干擾的最基本方法之一。
