鎳通常被用作鋰離子電池極耳，因?yàn)樗哂凶銐虻膶?dǎo)電性、可焊性、強(qiáng)度、可塑性和耐腐蝕性的組合、強(qiáng)度、可塑性、可焊接性和耐腐蝕性。但隨著一個(gè)電池組中單個(gè)電池的數(shù)量增加，鎳的一個(gè)問(wèn)題是發(fā)熱（特別是在母線上），這降低了電池的效率并帶來(lái)了過(guò)熱的風(fēng)險(xiǎn)。
鎳的導(dǎo)熱性和導(dǎo)電性有限，導(dǎo)致了一些不利的后果。首先，高安培有助于在母線上產(chǎn)生焦耳熱，并導(dǎo)致電池溫度上升，對(duì)電池的性能和壽命造成損害。

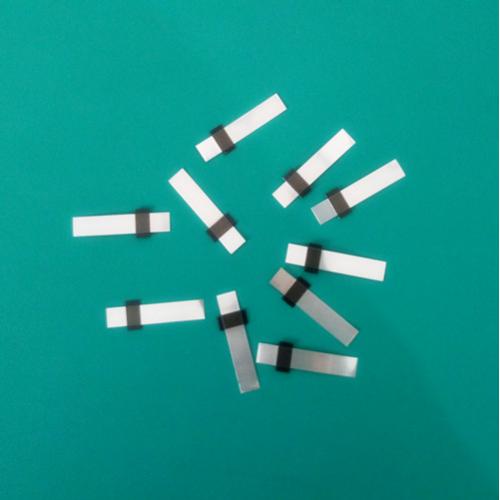

損害電池的性能和壽命。第二，連接器材料的阻抗較高，導(dǎo)致更多的IR降，因此電池中的電壓明顯降低。第三，由于導(dǎo)熱性能不足和熱擴(kuò)散性差，會(huì)出現(xiàn)熱點(diǎn)。包層金屬連接器具有電氣和導(dǎo)熱性的優(yōu)勢(shì)來(lái)解決這些問(wèn)題，下文將對(duì)其進(jìn)行表征。
表征包括對(duì)導(dǎo)電性、拉伸性能和成型性的測(cè)量。這些測(cè)量遵循ASTM標(biāo)準(zhǔn)。進(jìn)一步的表征包括大氣腐蝕測(cè)試、可焊性測(cè)試，以及焊接試驗(yàn)。腐蝕測(cè)試是暴露在ASTM 2570水中的腐蝕浸泡中、 然后在冷凝濕度室中暴露16小時(shí)（100%相對(duì)濕度，37.7℃），再干燥8小時(shí)。
ASTM D2570水是由148毫克硫酸鈉、165毫克氯化鈉和138毫克碳酸氫鈉組成；溶解在1升蒸餾水或去離子水中。完成了60個(gè)周期的測(cè)試。焊接模擬 在Amada Miyachi使用300ADP（先進(jìn)的雙脈沖）電源，對(duì)選定的包覆材料系統(tǒng)進(jìn)行了焊接模擬。
焊接技術(shù)包括在包層帶材上引入反分流槽和/或焊接凸起，以及在需要時(shí)使用階梯式焊接工藝。
