光伏焊帶的生產工藝流程是一個精密且嚴格控制的過程，它包括了從原材料的選擇到成品包裝的多個步驟。以下是光伏焊帶生產的主要工藝流程：
1. 原材料準備
光伏焊帶的基材一般是高純度無氧銅，因此，首先需要準備優質的銅材。銅材的純度直接影響焊帶的導電性和機械性能，因此選用電解無氧銅或低氧銅作為生產基材。
2. 銅線拉伸
將粗銅線經過多次拉拔工藝逐步拉細，直至達到光伏焊帶的要求尺寸。拉伸過程會對銅線的厚度和寬度進行控制，以保證最終產品的規格精度。
拉絲機用于將銅線拉伸至所需的厚度。銅線通過多個模具逐漸減小其直徑，達到最終所需的尺寸。該步驟要嚴格控制，以確保拉伸后的銅線直徑均勻。
3. 退火工藝
在拉伸過程中，銅線會因為受力而變硬，失去部分延展性。為了恢復其柔韌性并改善后續的焊接性能，需要對拉伸后的銅線進行退火處理。
退火爐用于將銅線加熱至一定溫度，然后通過緩慢冷卻，恢復其柔軟性。退火工藝的控制決定了焊帶的機械強度和柔韌性。
4. 軋制成型
退火后的銅線需要進一步軋制至特定的厚度和寬度。通過軋制工藝，可以獲得均勻的銅帶，寬度和厚度嚴格按照光伏焊帶的技術要求。
軋機設備將銅線壓成平帶狀，控制其最終的厚度和寬度，使其滿足規格要求。這個過程需要精確控制軋制力和速度，保證焊帶尺寸的穩定性。
5. 清洗與表面處理
在軋制成型后，銅帶表面會存在一定的油污、氧化層或雜質，這些會影響后續的鍍錫工藝。因此，需要對銅帶進行清洗和表面處理。
酸洗工藝常用于去除表面的氧化物，確保銅帶的潔凈度。
清洗設備使用清洗液對銅帶進行清潔，去除殘留的污漬和雜質。
6. 鍍錫
鍍錫是光伏焊帶生產中非常關鍵的一步。通過在銅帶表面鍍上一層均勻的錫，增強焊接性能并防止銅材氧化。鍍錫的均勻性和厚度直接影響焊帶的焊接效果。
熱鍍錫或電鍍錫工藝：鍍錫的方式可以是熱鍍錫或電鍍錫。熱鍍錫是將銅帶浸入熔融錫液中進行鍍錫，而電鍍錫則是通過電化學反應將錫均勻鍍覆在銅帶表面。鍍錫層的厚度一般在20-30微米之間，需要嚴格控制。
7. 冷卻與收卷
經過鍍錫后的焊帶需要快速冷卻，以固定鍍錫層并確保其光滑度和附著力。冷卻后，焊帶會被整齊地卷繞成盤，便于后續加工和運輸。
冷卻系統將鍍錫后的焊帶快速冷卻，防止鍍錫層產生變形或瑕疵。

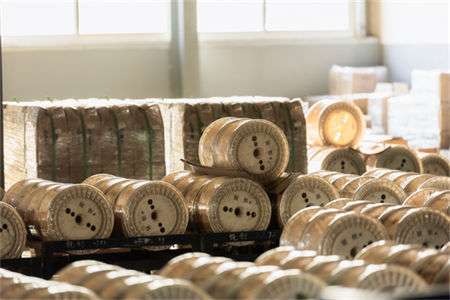

收卷機將冷卻后的焊帶卷成指定的長度，通常根據客戶需求定制不同長度的成品焊帶。
8. 檢測與質量控制
焊帶成品需要經過嚴格的質量檢測，包括導電性測試、焊接性能測試、鍍錫層厚度檢測、尺寸精度檢查等，確保產品符合技術規格和質量標準。
檢測設備：如電阻測試儀、顯微鏡（檢查鍍層）、拉伸測試機（檢查焊帶的強度和柔韌性）等。
外觀檢查：檢查焊帶表面的光潔度、鍍錫層均勻性，確保無劃痕、斑點或其他表面缺陷。
9. 包裝與運輸
最后，將經過檢測合格的光伏焊帶進行包裝。包裝通常需要進行防潮、防氧化處理，確保焊帶在運輸和儲存過程中不受損。
包裝機會將焊帶進行防氧化處理，并包裝成標準規格，確保產品在運輸過程中不受損壞。
生產工藝流程總結：
原材料準備（高純度銅材）
拉伸（拉細銅線至規定尺寸）
退火（恢復銅線柔韌性）
軋制（控制焊帶的寬度和厚度）
清洗與表面處理（去除氧化層和雜質）
鍍錫（熱鍍或電鍍）
冷卻與收卷（將焊帶成卷）
檢測與質量控制（確保產品質量）
包裝與運輸（防護包裝）
通過這些工藝流程，可以生產出高質量的光伏焊帶，滿足太陽能電池板制造的需求。
