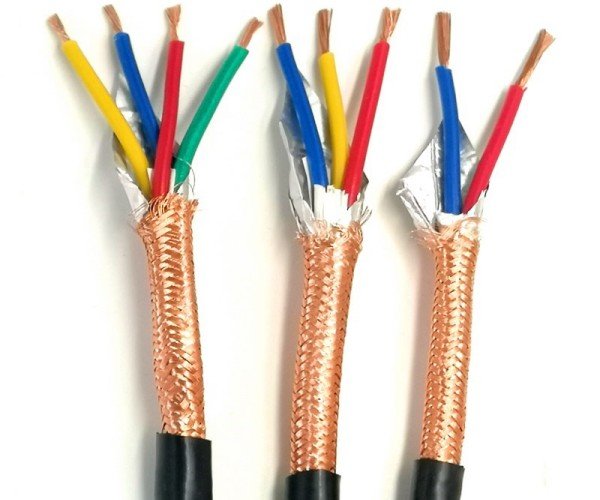

帶有金屬箔屏蔽層和漏極線的四導體屏蔽電纜。
屏蔽電纜或屏蔽線是指在其導體周圍有一個共同的導電層用于電磁屏蔽的電纜。該屏蔽層通常由電纜的最外層覆蓋。常見的電纜屏蔽類型可以最廣泛地分為金屬箔類型（以下簡稱：金屬化薄膜），對比螺旋線股（編織或不編織）或兩者。縱向的電線可能需要用介質螺旋箔來短路每一圈。
屏蔽層起著法拉第籠的作用–一個反射電磁輻射的表面。這既減少了外部噪聲對信號的干擾，也減少了信號的輻射和對其他設備的潛在干擾（見電磁兼容）。為了有效抵御電場（另見電容耦合），屏蔽層必須接地。屏蔽層在電氣上應該是連續的，包括任何電纜接頭，以達到最大效果。對于高頻信號（超過幾兆赫），這將延伸到連接器和外殼，也是周向的： 電纜屏蔽層需要通過連接器或電纜接頭與外殼（如果有的話）進行周向連接。
有些類型的屏蔽電纜將屏蔽層作為信號的返回路徑。作為對比的例子，同軸電纜有，而雙軸電纜沒有。
帶有固體絕緣的高壓電力電纜是屏蔽的，以保護電纜絕緣、人和設備。
屏蔽電纜的最佳布線方式是將電纜兩端的屏蔽層接地。傳統上有一條經驗法則，即只將屏蔽層的源端接地，以避免接地回路。最佳做法是在兩端接地，但有可能出現接地環路。在飛機上，使用特殊的電纜，既要有外屏蔽層以防止雷擊，又要有一端接地的內屏蔽層以消除400赫茲電源系統的嗡嗡聲。
應用
在安全系統中使用屏蔽電纜，可以在一定程度上防止電源頻率和無線電頻率的干擾，減少產生錯誤警報的數量。最好的做法是將數據或信號電纜與并聯的 “重型 “電源電路保持至少3英寸（75毫米）的物理距離。
專業音頻應用中使用的模擬信號電纜通常是屏蔽的雙絞線，以XLR連接器為終端。雙絞線以平衡的音頻配置傳輸信號。從舞臺到調音臺的音頻多芯電纜也是屏蔽的。
消費者使用屏蔽的銅線，在非平衡配置中使用一個中心導體。
電源線
中壓和高壓電力電纜，在超過2000伏的電路中，通常有一個銅或鋁帶或?qū)щ娋酆衔锏钠帘螌印Ｈ绻麤]有屏蔽的絕緣電纜與大地或接地物體接觸，導體周圍的靜電場將集中在接觸點，導致電暈放電，并最終破壞絕緣。通過絕緣層的泄漏電流和電容性電流會帶來電擊的危險。接地盾牌可平衡導體周圍的電應力，將任何泄漏電流轉移到地面。應在屏蔽層兩端應用應力消除錐，特別是對于工作在2kV以上的接地電纜。
電力電纜的屏蔽層可以在每個屏蔽層的末端和接頭處連接到接地，以防止沖擊，即使感應電流會在屏蔽層中流動。這種電流會產生損耗和熱量，并會降低電路的最大額定電流。測試表明，在絕緣線旁邊有一個裸露的接地導體，可以更快地將故障電流傳導到大地。在大電流電路中，屏蔽線可能只在一端連接。在很長的高壓電路中，屏蔽層可能被分成幾部分，因?yàn)樵陔娐饭收蠒r(shí)，長的屏蔽層可能會上升到危險的電壓。只將屏蔽層的一端接地會有電擊危險。建議屏蔽層的最大電位上升為25伏。
