一般的鋰電池正負(fù)極端是通過內(nèi)部鎳極耳（銅鍍鎳）或鋁極耳分別與負(fù)極、正極蓋帽連接。當(dāng)然，極耳的設(shè)計(jì)對過流能力有著重要影響，下面介紹一下極耳設(shè)計(jì)理論。
一、極耳材質(zhì)理論參數(shù)
（1）鎳極耳的安全載流值為11-13A/mm2，鎳的電導(dǎo)率在140000 S/cm，熔點(diǎn)在 1200℃～1400℃。
鎳極耳的過流能力表
| 極耳厚度/mm | 極耳寬度/mm | 過流能力/A |
| 0.1 | 3 | 3.5 |
| 0.1 | 4 | 4.5 |
| 0.1 | 5 | 5.5 |
| 0.1 | 6 | 6.5 |
（2）銅極耳的安全載流值5-8A/mm2，銅的電導(dǎo)率在584000 S/cm，熔點(diǎn)在 ≈1000℃。
（3）鋁極耳的安全載流值3-5A/mm2，鎳的電導(dǎo)率在369000 S/cm熔點(diǎn)在 ≈660℃。
二、極耳的幾何位對阻抗影響理論設(shè)計(jì)

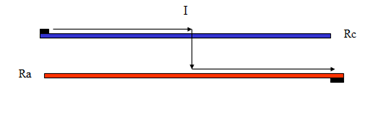

集流體（箔材）過流離極耳越遠(yuǎn)，過電流過弱；
平均電流值為集流體一半，簡單說有效阻抗Reff為集流體阻抗值Ro一半
Reff=Rc/2 或Ra/2
其中
① Rc為正集流體阻抗值
② Ra為負(fù)集流體阻抗值
（1）極耳位于極片中間位
E=（I/2）^2*（Ro/4）+（I/2）^2*（Ro/4）= I^2*（1/8）Ro=I^2*Reff
（2）極耳位于極片1/3位
E=（I/3）^2*（Ro/6）+（2I/3）^2*（2Ro/6）= I^2*（1/6）Ro
（3）單極耳位于任意位
E=I^2*[x^2*x/2+（1-x）^2*（1-x）/2]Ro
（4）雙極耳位于任意位
E=（I/3）^2*（Ro/6）+（I/3）^2*（Ro/6）+（I/3）^2*（Ro/6）
